Um quebra-nozes em alumínio para as nozes mais duras!

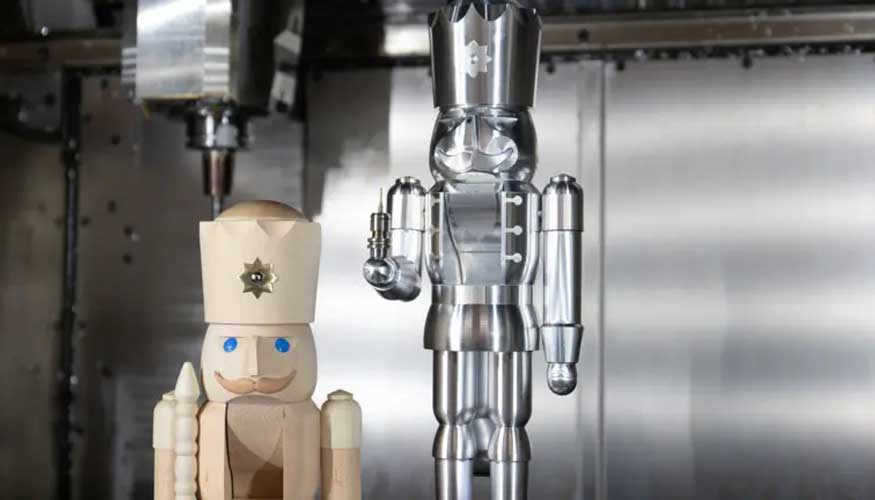

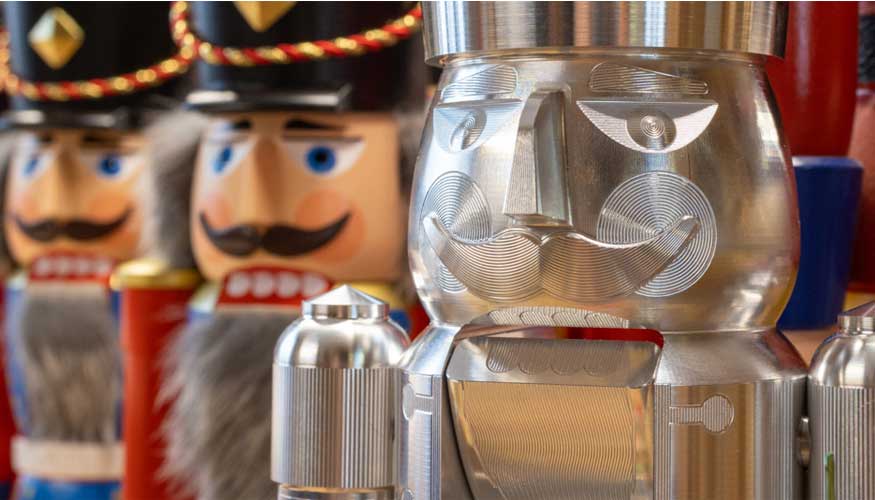

A Emuge-Franken e a Open Mind levaram a cabo um impressionante exemplo de maquinagem: Uma cópia exata do famoso quebra-nozes de Erzgebirge, tradicionalmente produzido em madeira, foi fresada em alumínio, graças a estratégias inovadoras de CAD/CAM e maquinagem de 5 eixos com hyperMill. Esta obra-prima tecnológica foi realizada com a ajuda de uma abrangente cadeia de processos digitais e ferramentas de precisão da Emuge-Franken.

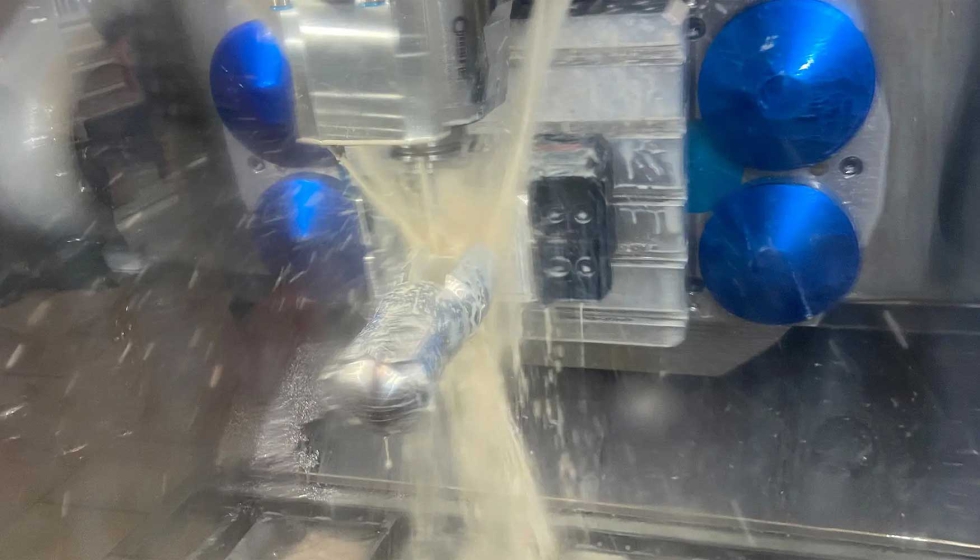

Para esta encomenda especial, a Open Mind recorreu ao seu distribuidor austríaco Westcam para a digitalização 3D do quebra-nozes. A Westcam não é apenas conhecida por sua experiência com o hyperMill, mas também tem amplo conhecimento da tecnologia de medição 3D. O resultado da digitalização foi um modelo de malha de alta resolução que consiste em 1,2 milhão de triângulos. Para o processo de fabrico, o modelo do quebra-nozes foi dividido em parte superior, pernas, braços e alavanca e produzido numa Hermle C32 num processo de 5 eixos e 5 eixos simultâneos no centro de aplicações da Emuge-Franken, em Rückersdorf.

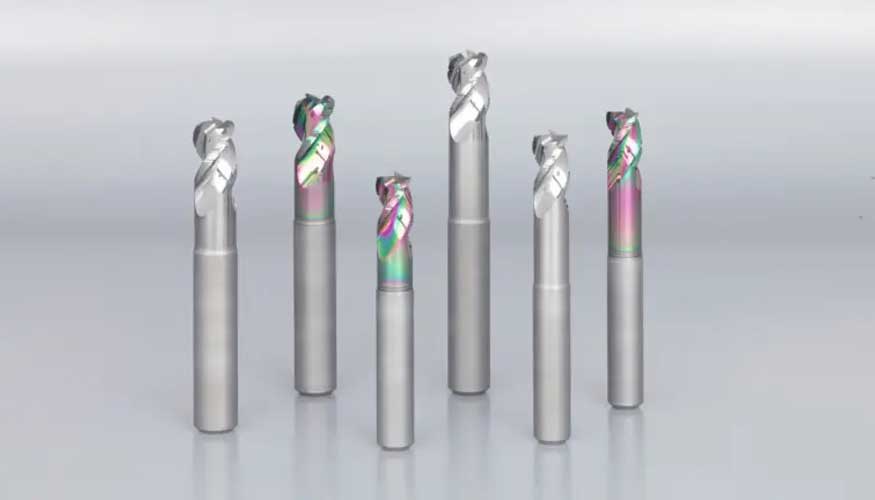

Para desbaste e maquinagem de material residual, foram usadas as estratégias do pacote de alto desempenho hyperMill Maxx Machining, enquanto as fresas de segmento circular da Franken foram usadas para acabamento. A Franken Alu-Cut Aerospace, uma fresa de topo com haste desenvolvida especificamente para a maquinagem de volume fiável de ligas de alumínio e ligas de cobre, também foi utilizada. Neste projeto foram ainda usadas outras ferramentas, como a Franken Top-Cut em várias versões e as fresas da série Franken Turbine.

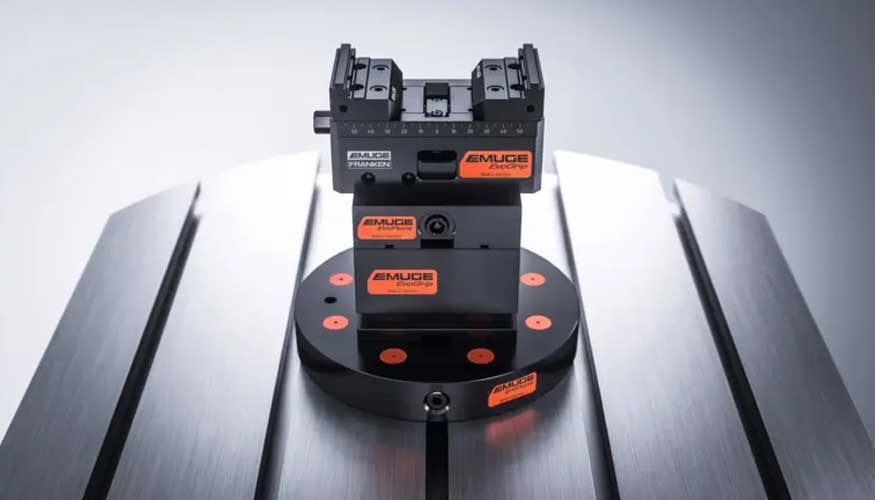

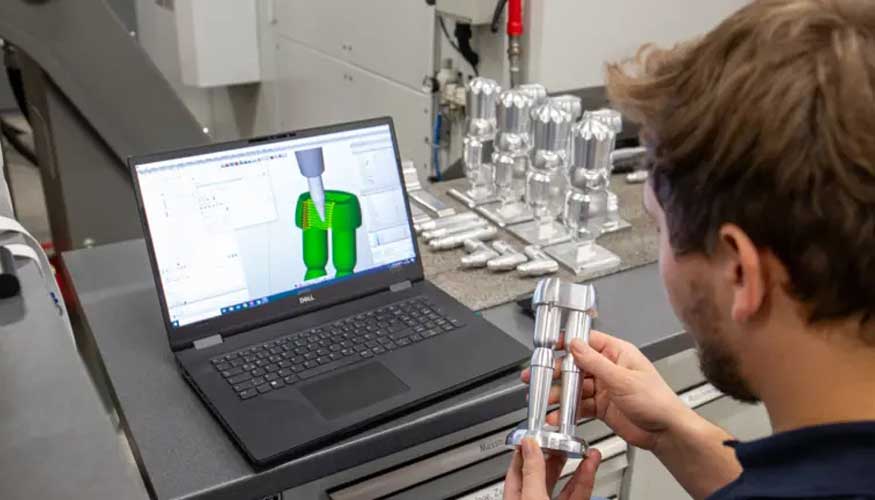

O projeto foi apoiado pela inovadora prensa de centragem EvoGrip da Emuge. O dispositivo de aperto padrão, apresentado pela primeira vez na EMO 2023, apresenta um design de sistema modular, esbelto e uma força de aperto máxima de até 75 kN. A simulação e a otimização foram realizadas na máquina virtual com o pacote hyperMill Virtual Machining, que resolve problemas de posição final adaptando-se precisamente à cinemática da máquina.

O modelo em madeira deste conhecido quebra-nozes foi originalmente produzido em Seiffen, uma aldeia na parte saxónica da região de Erzgebirge, que é considerada o centro do artesanato popular em madeira de Erzgebirge. Seiffen é conhecida em todo o mundo pela produção de figuras de madeira, brinquedos, decorações de Natal e… quebra-nozes, normalmente integrados em figuras habilmente esculpidas e pintadas, que representam figuras como reis, soldados, caçadores e outros. Além de serem utilizados como objetos decorativos, têm também um significado histórico.

Para produzir as figuras em madeira são necessárias entre 25 e 35 peças individuais, produzidas num processo que envolve cerca de 150 passos. Existem cerca de 130 modelos, cada um com um design invulgar e pormenores elaborados, de tamanhos que vão dos 9 cm de até 1 metro de altura. Na produção, são utilizadas várias madeiras locais, como a faia, a tília, o freixo, o amieiro e outras.
