Schaeffler apresenta novos redutores e acionamentos de precisão para máquinas-ferramenta

Em poucos anos, a Schaeffler ampliou a sua gama de rolamentos de precisão e de acionamentos diretos para máquinas-ferramenta com dois tipos de redutores de precisão. Trata-se dos redutores de precisão das séries RT1 e RT2, bem como dos redutores planetários de precisão da série PSC.

Os redutores de precisão RT, disponíveis em cinco tamanhos, abrangem uma gama de binários máximos de 28 a 484 Nm, enquanto os redutores PSC começam em 327 Nm no tamanho mais pequeno 030 e vão até 5.000 Nm. O intervalo diferencial das séries entre 327 e 484 Nm permite aos construtores de máquinas selecionar o tipo e tamanho de redutor que melhor se adapta aos seus requisitos.

Acionamentos diretos, rolamentos, sistemas de medição de ângulos e agora também redutores de precisão e redutores planetários de precisão fazem parte do sistema modular da Schaeffler para a indústria de máquinas-ferramenta. Foto: Schaeffler

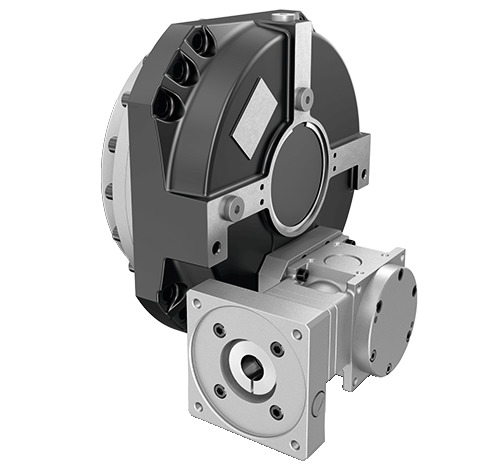

Como complemento aos redutores de precisão da série RT, a Schaeffler disponibiliza motores e codificadores compatíveis que formam unidades de acionamento prontas a montar, conforme as especificações do cliente. Foto: Schaeffler

Pelas suas dimensões compactas, alta rigidez e eixo oco, os redutores planetários de precisão da série PSC são apropriados para o acionamento de cabeças de fresagem no eixo C, bem como para o acionamento de mesas rotativas basculantes de maiores dimensões. Neste caso, são também responsáveis pelo apoio do eixo basculante por meio do rolamento principal integrado. Em muitos casos, é possível prescindir de um redutor e de um tensionamento mútuo para compensar a folga de torção. Acontece que estes redutores dispõem de um mecanismo de compensação automática e permanente da folga de torção e do desgaste que garante uma folga de torção extremamente baixa de ≤ 0,1 minutos de arco. Esta folga de torção extremamente baixa também se mantém constante ao longo de uma vida útil de 20.000 horas de funcionamento. Com um único redutor e o rolamento principal integrado, obtém-se uma estrutura mecânica muito fina com relativamente poucos componentes e uma solução de acionamento e rolamento de alto desempenho para pontes giratórias.

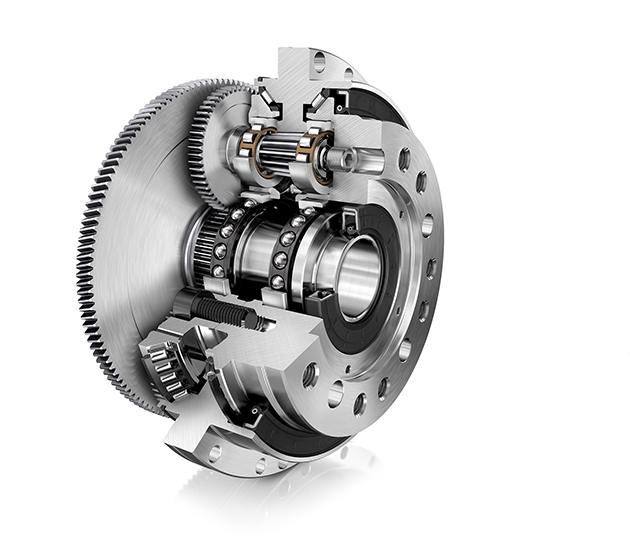

Com a inovadora série de redutores planetários de precisão PSC, a Schaeffler define a referência no campo dos redutores planetários de precisão em termos de precisão de posicionamento, redução de ruído, eficiência e longa vida útil. Foto: Schaeffler

Os redutores PSC são disponibilizados como conjuntos de montagem com eixos maciços e ocos, com ou sem fase de entrada helicoidal, e como unidades fechadas com e sem fase angular prévia para montagem do motor. De série, estão disponíveis nove tamanhos que variam de 30 a 500, com relações de transmissão da fase planetária de 9 a 20, relações de transmissão da fase de entrada de entre 3,4 a 15,7 e diâmetros externos de 155 a 405 mm.

Com os redutores planetários de precisão PSC, a Schaeffler abrange agora também soluções de acionamento a um nível inferior ao das mesas rotativas de acionamento direto; p. ex., para além das exigentes e dinâmicas operações de fresagem simultânea de 5 eixos, também aplicações de maquinagem de precisão de 5 lados com um acionamento de precisão de alto desempenho e comprovado em série.
