Cimatron potencializa a versão 2024 com tecnologia de alta qualidade para a fabricação de ferramentas

A Cimatron, fornecedor líder de software CAD/CAM para a indústria de moldes e matrizes, lançou a versão 2024 com novas funcionalidades, mais fortes em todas as áreas do produto, e incorporação de novas tecnologias graças à colaboração com a Sandvik Coromant.

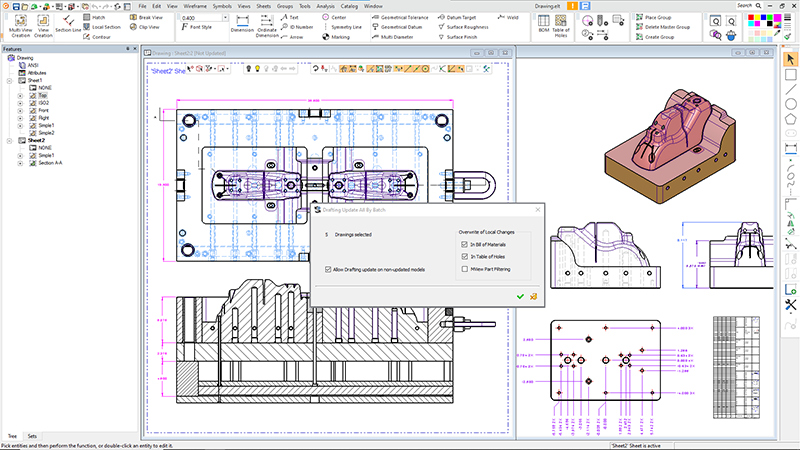

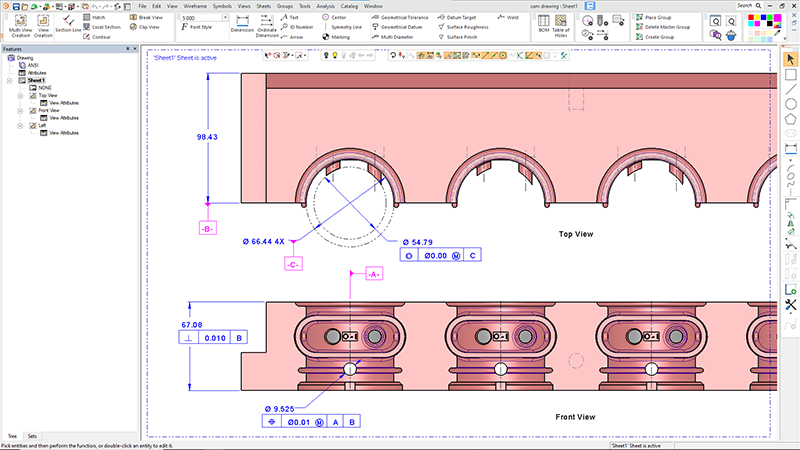

A eficiência continua a ser o foco principal, com uma série de atualizações avançadas para o fluxo de trabalho do utilizador, tais como o espaçamento entre múltiplas vistas, processamento em lote para atualizações no desenho 2D, controlo da tangência no Blend e uma nova opção no Cap Internal Island. Os utilizadores de CAD também desfrutarão de novas funções para desenho 2D, tal como a importação de PDFs como geometria e texto reais, o novo dimensionamento de distância mínima, melhorias na simbologia, dados geométricos e tolerância (GD&T). O Cimatron 2024 também introduz uma nova interface gráfica de utilizador para melhor controlo no desenho, uma visualização melhorada da análise de saídas e uma seleção automática em cadeia de chanfros.

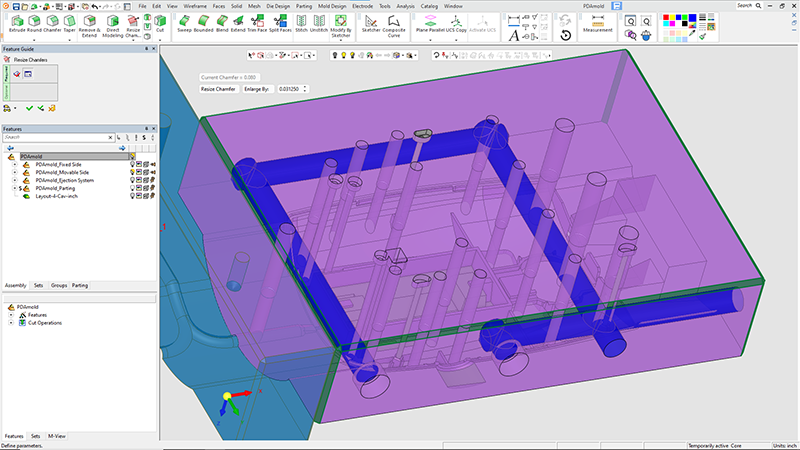

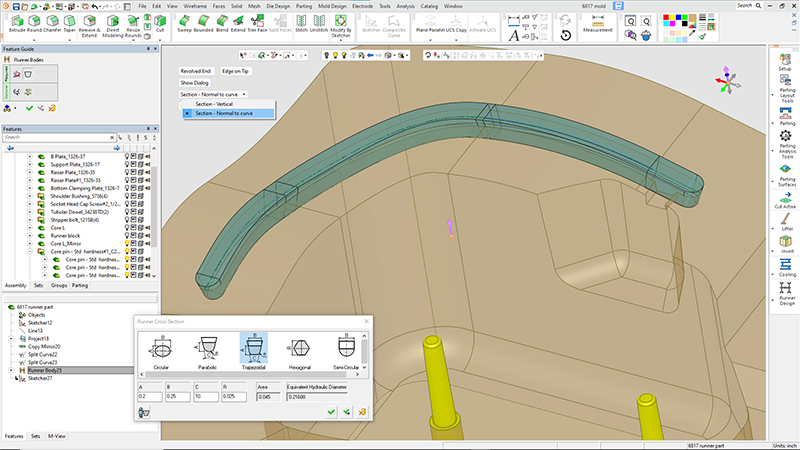

Os fabricantes de moldes adquirem melhorias poderosas de CAD para a construção de rib, com a possibilidade adicional para trabalhar com várias linhas numa única operação e extensão automática do rib até às paredes laterais da peça. Adicionalmente, no Cimatron 2024 pode criar-se um rib parcial em cenários complexos onde um rib completo não consegue ser produzido. No projeto do molde, a construção de canais 3D foi melhorada, proporcionando um melhor controlo na conceção com base no volume constante, orientação vertical ou orientação da secção.

O desenho do elétrodo é um aspeto crítico no processo de produção do molde. A versão 2024 inclui automatismos na operação Burn Body, para otimizar a forma do corpo do elétrodo, o controlo das extensões do mesmo e das regras de corte.

Os fabricantes de matrizes passam a conseguir facilmente construir geometria de drawbead 3D para controlar o fluxo de material durante a operação de desenho, a fim de alcançar a formação ideal de uma peça sem defeitos. A nova rotina gerará um drawbead com base no tipo de secção e automaticamente unir ao Binder.

O Cimatron 2024 contém um lançamento significativo no suporte de operações CAM, desde 2D básico até aos 5 eixos. O Enhanced Automatic Feed Control (AFC) foi completamente reestruturado e otimizado para a remoção de stock em operações de desbaste, controlando automaticamente o avanço, o que resulta num movimento mais suave, tempos de fresagem mais rápidos, maior vida útil da ferramenta e menos alterações no spindle e nos eixos da máquina. Os testes de benchmark, realizados pela Sandvik Coromant, reduziram o tempo de corte em mais de 10% em máquinas CNC.

Existe agora uma nova opção de pré-perfuração durante as operações de desbaste para a ferramenta incrementar no pré-furo, evitando que a ferramenta entre diretamente no aço. O Cimatron definirá automaticamente a posição e a profundidade ideais para a pré-perfuração como parte do procedimento de desbaste.

Drawbead - Fácil construção da geometria do drawbead 3D para controlo do fluxo de material durante a operação de desenho

O Cimatron 2024 introduz um novo procedimento deburring de 3 eixos para criar chanfros ou raios ao longo de arestas. Os utilizadores de CAM podem produzir chanfros de largura ou profundidade constantes, bem como raios de largura ou raio constantes.

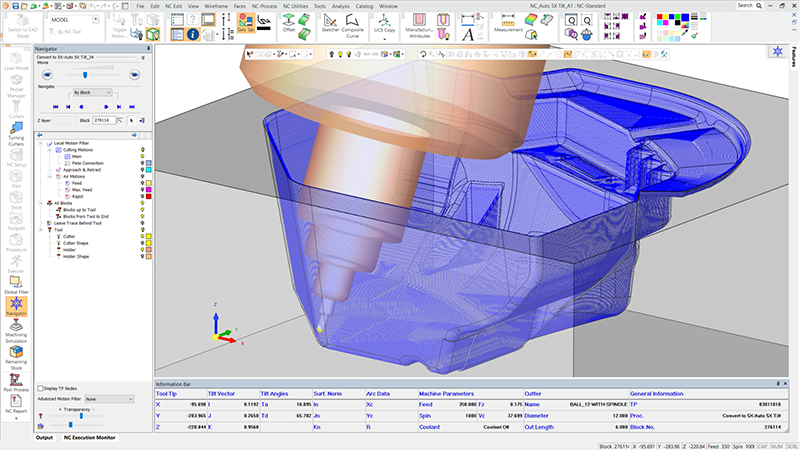

Para a fresagem a 5 eixos, o software permite agora o uso automático do stock restante, das operações a 3 eixos anteriores, durante o desbaste. Isto possibilita o uso de ferramentas mais curtas para maior estabilidade. Além disso, o percurso 5-axis auto tilting foi significativamente melhorado no tempo de cálculo até 25 vezes em alguns casos. Este aumento significativo da eficiência aumenta a produtividade e reduz o tempo geral de maquinação.

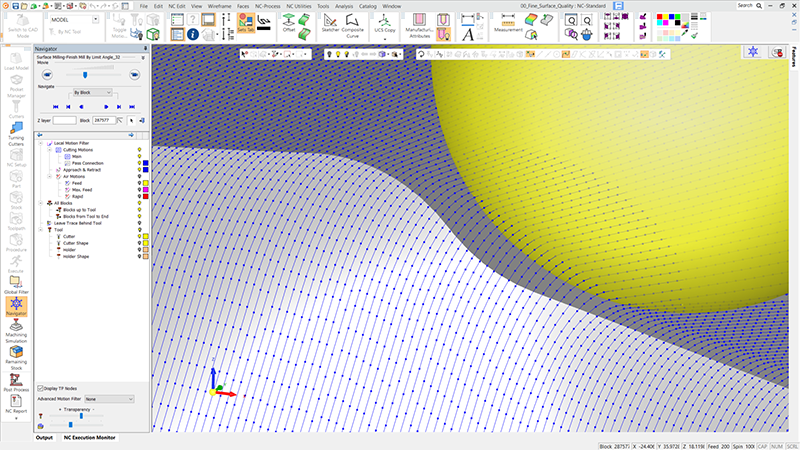

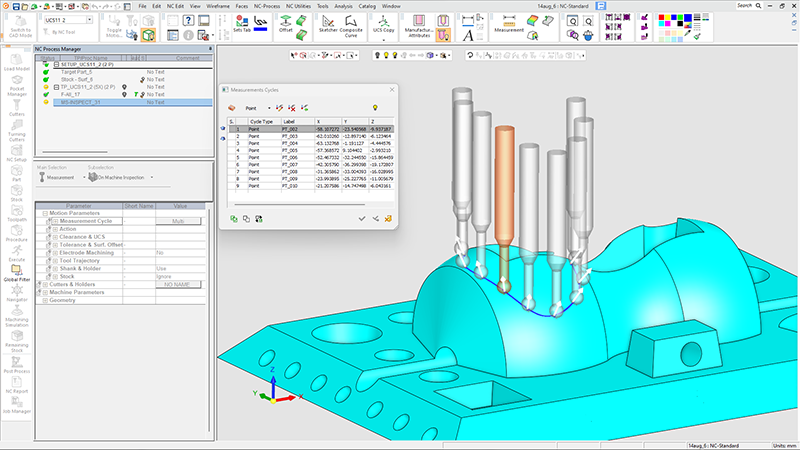

Em termos de desenvolvimentos CAM, o Cimatron 2024 apresenta várias características notáveis. O módulo On Machine Inspection Probing atualmente suporta a seleção multiponto e ponteiras cilíndricas, permitindo processos de inspeção mais versáteis e precisos. Os percursos já podem ser divididos com base na vida útil da ferramenta ou no comprimento de corte, proporcionando maior controlo e otimização durante as operações de maquinação. Um novo NC Template Manager foi implementado, de forma a simplificar o processo de edição para os utilizadores. Adicionalmente, a capacidade de visualizar os pontos nos percursos oferece recursos de visualização valiosos, o que ajuda os utilizadores de CAM a prever a qualidade dos percursos de acabamento, particularmente ao utilizar as opções do Fine Surface Quality. Para além do mais, o tempo de cálculo do simulador do percurso da ferramenta foi significativamente melhorado, com um ganho médio de produtividade acima dos 30%.

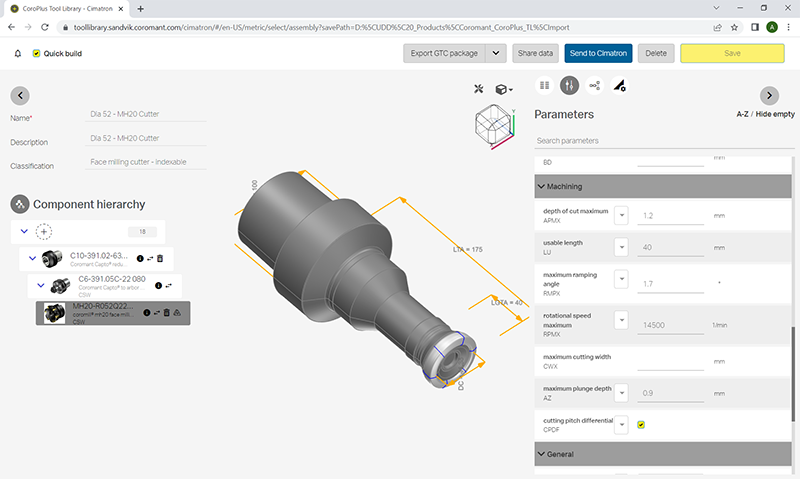

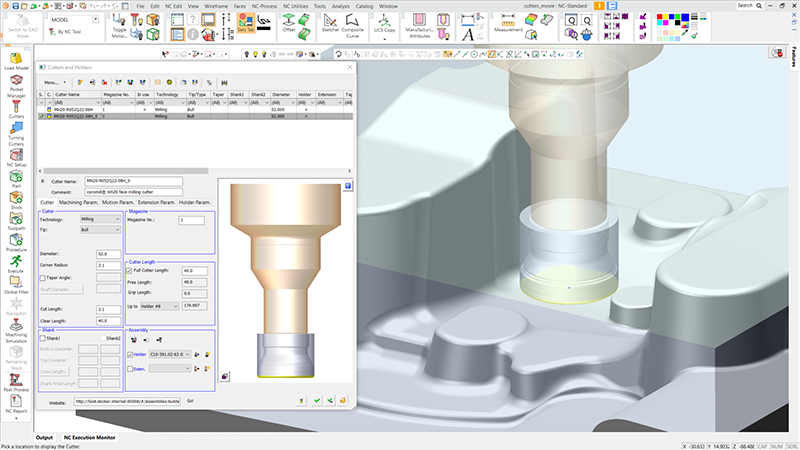

O Cimatron 2024 coloca uma forte ênfase na conectividade digital, esta versão revela o poder da Sandvik Coromant ao estabelecer integração direta com a CoroPlus Tool Library e o TDM - sistema de gestão de ferramentas. Ao usufruir do CoroPlus Tool Library, os utilizadores obtêm acesso a uma vasta coleção de mais de 900 mil itens de ferramentas de corte, apoiados pelo sistema e as suas recomendações inteligentes baseadas no material, operação e tipo de ferramenta. Esta integração otimiza o processo de maquinação, permitindo melhores resultados sem necessidade da entrada manual dos dados.

Sobre o novo lançamento, o vice-presidente da Cimatron, Antonio Parisse, afirma: “Estamos muito satisfeitos com o lançamento do Cimatron 2024. Existe um bom equilíbrio entre a inovação do produto e as melhorias direcionadas para o cliente. Privilegiar do conhecimento e da experiência de corte da Sandvik é um benefício primordial para os nossos clientes, o que lhes permite, mais do que nunca, o fornecimento de ferramentas de maior qualidade da forma mais rápida, fácil e eficiente.”
