Novas brocas de 3 lâminas com pastilha de furação intercambiável

A Iscar apresenta a nova família de brocas Logiq3Cham, que leva o rendimento das operações de furação a um novo nível. Trata-se de uma linha de brocas de 3 lâminas, com pastilha intercambiável, projetada para incrementar significativamente a produtividade e reduzir o tempo de maquinação até 50% em comparação com as brocas de 2 lâminas.

As novas brocas foram concebidas com base na mais avançada tecnologia e na bem-sucedida gama Sumocham. Estão disponível em diâmetros que vão de 12 a 25.9 mm, com uma relação de profundidade de furo/diâmetro de 1.5XD, 3XD e 5XD.

De acordo com a Iscar, graças ao sistema de troca de pastilhas de furação “sem necessidade de setup”, as novas brocas D3N poderão aumentar a produtividade em 50%, “mantendo os excelentes rendimentos das brocas Sumocham”.

• Disponíveis numa gama de diâmetros 12 a 25.9 mm, com incrementos de 0.1.
• Geometria recomendada para materiais dos grupos ISO P e K.
• As pastilhas de furação H3P são produzidas nas durezas IC908 com revestimento PVD nano e TiAIN, para uma duração mais prolongada e fiável.

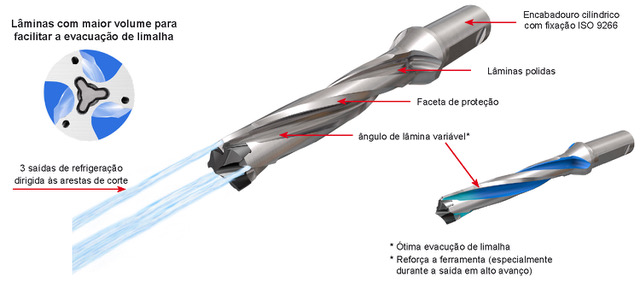

• Arestas de corte onduladas e retificadas, oferecendo um melhor controlo e evacuação de limalhas.
• As lâminas de corte côncavas permitem um centramento excelente, assim como, um processo de furação estável.
• Design de ponta e ângulo de corte robusto e preciso, para suportar elevadas forças de corte.
• Chanfro de 15° na ponta da pastilha, o que aumenta a resistência ao desgaste e fortalece a aresta de corte.

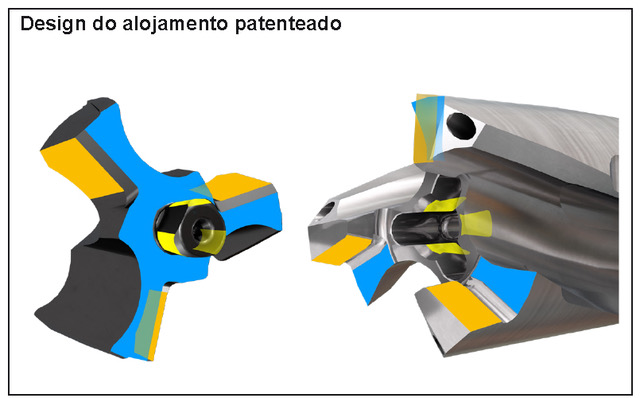

• A fixação especifica da pastilha no corpo de broca, evita que esta possa sair do seu alojamento durante o processo de saída da broca.

• Estrutura robusta que evita a deformação plástica e garante até 50 substituições de pastilha.
• Parafusos de fixação radial, permitem a fixação da pastilha de furação e garantem um processo de furação muito estável em condições de alto avanço.
• Grande superfície de contacto frontal, para melhor distribuição da pressão durante o processo de maquinação.
• 3 superfícies cónicas fixam a pastilha ao assento para que o processo de furação seja fiável e estável.
• Alojamento com estrutura fechada, desenhada para aumentar a resistência ao calor, prolongando a duração da ferramenta em condições difíceis.

• O sistema de autofixação garante que não seja necessário setup. Esta característica pressupõe uma vantagem sobre as opções de 3 lâminas existentes, integrais ou intercambiáveis. Nenhum outro sistema de brocas de 3 lâminas oferece uma redução de tempo semelhante.
• Alto avanço – o ciclo de maquinação pode ser reduzido entre 20 e 200%, em condições ótimas de maquinação. Este valor depende das condições de maquinação de cada empresa. Um processo de maquinação mais rápido, permite fabricar um maior número de peças por máquina.
• Elimina a necessidade da operação de retificação posterior. O afiamento das novas geometrias de brocas integrais de 3 lâminas é complicado e não é fácil encontrar um fornecedor local que forneça este serviço, sendo que, nesses casos, seria necessário externalizar este serviço, com custos adicionais de manuseamento e logística. As brocas Logiq3Cham, com pastilha de furação intercambiável, são a solução para este problema.
